O Concept Wall Pulse é composto por painéis de aço ou alumínio com formas que se sobrepõem em ângulos fechados, criando um efeito visual que transmite movimento e dinamismo às fachadas.
As sobreposições geométricas do Pulse permitem composições que favorecem volumetrias distintas e valorizam a estética arquitetônica dos projetos.
Disponível em versões perfuradas ou sólidas, o Pulse possibilita diferentes combinações de design, permitindo personalização de acabamentos e desenhos de perfuração conforme as necessidades de cada obra.
Produzido em aço ou alumínio pré-pintado, o Pulse alia resistência mecânica a variedade estética, mantendo a aparência arquitetônica ao longo do tempo com manutenção simplificada.
O sistema modular foi projetado para montagem prática, apoiando cronogramas de obra mais ágeis sem comprometer a qualidade do resultado final.
O Concept Wall Pulse é oferecido em uma ampla gama de cores, proporcionando liberdade criativa para projetos que buscam integração com o entorno ou destaque visual na paisagem.
Largura Útil | Comprimento | Material: | Espessura: | Peso Próprio: | Vão máximo entre apoios |
|---|---|---|---|---|---|
200 mm | Até 6 m* | Aço Galvalume pré-pintado | 0,65 mm ou 0,80 mm** | 13,09 Kg/m² | 1820 |
300 mm | Até 6 m* | Aço Galvalume pré-pintado | 0,65 mm ou 0,80 mm** | 12,4 Kg/m² | 1820 |
200 mm | Até 6m* | Alumínio | 1,0 mm | 5,63 Kg/m² | 1820 |
300 mm | Até 6m* | Alumínio | 1,0 mm | 8,92 Kg/m² | 1820 |
* Para os perfis MX 7, MX 8, MX 9, MX10.0 e MX11.0, PS 2.0, PS 9.0, MX 13.0-R, MX 14.0-R e MX 16.0-R em ambientes externos limita-se o comprimento máximo em 3 m (perfurado ou não).
** Para os perfis MX 7, MX 8, MX 9, MX10.0 e MX11.0, PS 2.0, PS 9.0, MX 13.-R, MX 14.0-R e MX 16.0-R em ambientes externos limita-se na espessura mínima de 0,80 mm.
***Para os perfis produzidos em aço 0,80mm, considerar o vão máximo entre apoios de 2100mm.
****Estanqueidade para os modelos MX1.0 e MX 3.0
Flecha máxima L/180, para carga uniformemente distribuída de até 80 Kg/m².
A carga de vento deve ser analisada de acordo com cada região.
Peso próprio pode variar de acordo com o perfil selecionado.
Produzido em Anápolis/GO, Cambuí/MG e Araquari/SC

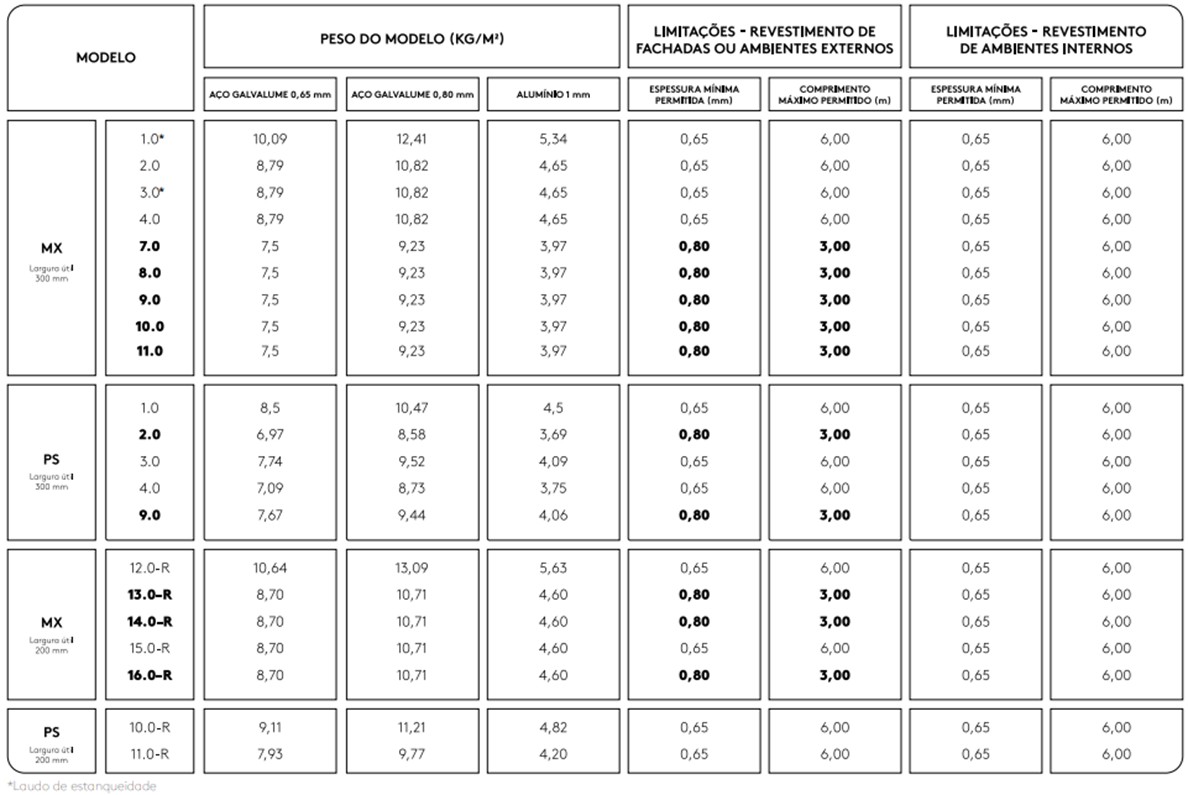

| MODELO | PESO DO MODELO (KG/M²) | LIMITAÇÕES — REVESTIMENTO DE FACHADAS OU AMBIENTES EXTERNOS |
LIMITAÇÕES — REVESTIMENTO DE AMBIENTES INTERNOS |
|||||
|---|---|---|---|---|---|---|---|---|
| AÇO GALVALUME 0,65 mm | AÇO GALVALUME 0,80 mm | ALUMÍNIO 1 mm | ESPESSURA MÍNIMA PERMITIDA (mm) |
COMPRIMENTO MÁXIMO PERMITIDO (m) |
ESPESSURA MÍNIMA PERMITIDA (mm) |
COMPRIMENTO MÁXIMO PERMITIDO (m) |
||
|
MX
Largura útil 300 mm |
1.0* | 10,09 | 12,41 | 5,34 | 0,65 | 6,00 | 0,65 | 6,00 |
| 2.0 | 8,79 | 10,82 | 4,65 | 0,65 | 6,00 | 0,65 | 6,00 | |
| 3.0* | 8,79 | 10,82 | 4,65 | 0,65 | 6,00 | 0,65 | 6,00 | |
| 4.0 | 8,79 | 10,82 | 4,65 | 0,65 | 6,00 | 0,65 | 6,00 | |
| 7.0 | 7,5 | 9,23 | 3,97 | 0,80 | 3,00 | 0,65 | 6,00 | |
| 8.0 | 7,5 | 9,23 | 3,97 | 0,80 | 3,00 | 0,65 | 6,00 | |
| 9.0 | 7,5 | 9,23 | 3,97 | 0,80 | 3,00 | 0,65 | 6,00 | |
| 10.0 | 7,5 | 9,23 | 3,97 | 0,80 | 3,00 | 0,65 | 6,00 | |
| 11.0 | 7,5 | 9,23 | 3,97 | 0,80 | 3,00 | 0,65 | 6,00 | |
|
PS
Largura útil 300 mm |
1.0 | 8,5 | 10,47 | 4,5 | 0,65 | 6,00 | 0,65 | 6,00 |
| 2.0 | 6,97 | 8,58 | 3,69 | 0,80 | 3,00 | 0,65 | 6,00 | |
| 3.0 | 7,74 | 9,52 | 4,09 | 0,65 | 6,00 | 0,65 | 6,00 | |
| 4.0 | 7,09 | 8,73 | 3,75 | 0,65 | 6,00 | 0,65 | 6,00 | |
| 9.0 | 7,67 | 9,44 | 4,06 | 0,80 | 3,00 | 0,65 | 6,00 | |
|
MX
Largura útil 200 mm |
12.0-R | 10,64 | 13,09 | 5,63 | 0,65 | 6,00 | 0,65 | 6,00 |
| 13.0-R | 8,70 | 10,71 | 4,60 | 0,80 | 3,00 | 0,65 | 6,00 | |
| 14.0-R | 8,70 | 10,71 | 4,60 | 0,80 | 3,00 | 0,65 | 6,00 | |
| 15.0-R | 8,70 | 10,71 | 4,60 | 0,65 | 6,00 | 0,65 | 6,00 | |
| 16.0-R | 8,70 | 10,71 | 4,60 | 0,80 | 3,00 | 0,65 | 6,00 | |
|
Muxarabi
MX
Largura útil 300 mm |
1.0 | 10,09 | 12,41 | 5,34 | 0,65 | 6,00 | 0,65 | 6,00 |
| 7.0 | não se aplica | 9,23 | 3,97 | 0,80 | 3,00 | 0,80 | 4,00 | |
|
Muxarabi
MX
Largura útil 200 mm |
12.0-R | 10,64 | 13,09 | 5,63 | 0,65 | 6,00 | 0,65 | 6,00 |
| 13.0-R | não se aplica | 10,71 | 4,60 | 0,80 | 3,00 | 0,80 | 4,00 | |
|
PS
Largura útil 200 mm |
10.0-R | 9,11 | 11,21 | 4,82 | 0,65 | 6,00 | 0,65 | 6,00 |
| 11.0-R | 7,93 | 9,77 | 4,20 | 0,65 | 6,00 | 0,65 | 6,00 | |
Abra um grupo e toque no modelo para visualizar suas especificações.
*Laudo de estanqueidade
